Радиомикрофон с экономичным потреблением на 94 мГц.

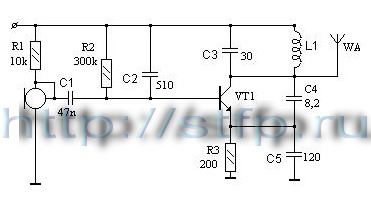

Этот радиомикрофон выполнен всего на одном транзисторе и имеет минимальное количество деталей. Напряжение питания от 1,5 до 4,5 В.
Обладает достаточной стабильностью частоты выходного сигнала, благодаря наличию положительной обратной связи (конденсатор С4) в генераторе радиочастоты.
Генератор, выполненный на транзисторе VT1, одновременно является и усилителем НЧ.
Настройка схемы заключается в выборе резистором R2 смещения по постоянному току транзистора и подборе конденсатора С4 для возбуждения колебаний генератора. Подстройка частоты осуществляется изменением расстояния между витками катушки L1.
Транзистор КТ368А желательно выбрать с коэффициентом не менее 150. Для частоты 96 МГц катушка L1 имеет 5 витков, намотанных проводом ПЭЛ-1 диаметром 0,68 мм на каркасе диаметром 5 мм. Антенна-кусок медного провода длиной 30 см. Микрофон малогабаритный, типа "Сосна".
Возможно применение 2-х проводного электретного микрофона по приведенной выше схеме.
