Электроподстанция работает, сигнал будет. Питаемся от 220.
Устройство работает в диапазоне 27—30 МГц с амплитудной модуляцией несущей частоты. Его основное достоинство заключается в том, что оно питается от электросети. Эту же сеть оно использует для излучения сигнала высокой частоты. Приемник принимает сигнал, используя телескопическую антенну или специальный сетевой адаптер. схему которого можно посмотреть здесь.

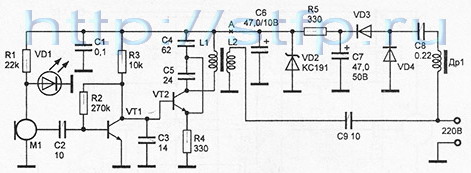

Задающий генератор собран на транзисторе VT2 типа КТЗ15 по традиционной схеме. Для питания микрофона Ml применен параметрический стабилизатор напряжения, собранный на резисторе R1 и светодиоде VD1, включенном в прямом направлении, на аноде которого поддерживается напряжение 1,2—1,4 В. На транзисторе VT1 типа КТЗ 15 собран УЗЧ, сигнал с которого модулирует по амплитуде задающий генератор. Постоянное напряжение на коллекторе транзистора VT1 является напряжением смещения для транзистора VT2.
Промодулированный ВЧ-сигнал с катушки связи L2 через конденсатор С9 поступает в электросеть. В данном случае провода электросети выполняют роль антенны. Источник питания собран по бестрансформаторной схеме. Дроссель Др1 предотвращает проникновение ВЧ-колебаний в источник питания. На реактивном сопротивлении конденсатора С8 гасится излишек сетевого напряжения. В отличие от резистора конденсатор не нагревается и не выделяет тепло, что благоприятно сказывается на режиме работы устройства.
Выпрямитель собран на диодах VD3, VD4. Конденсатор С7 сглаживает Пульсации выпрямленного напряжения. Далее напряжение через параметрический стабилизатор, собранный на резисторе R5 и стабилитроне VD2, поступает для питания радиомикрофона.
Конденсатор С6 уменьшает пульсации выпрямленного напряжения. Такой блок питания обеспечивает стабильную работу радиомикрофона при изменениях сетевого напряжения в интервале от 80 до 260 В.
Микрофон Ml — любой малогабаритный конденсаторный микрофон со встроенным усилителем (МКЭ-3, Ml-Б, «Сосна» и др.). Конденсаторы С8 и С9 должны быть рассчитаны на рабочее напряжение не менее 250 В. Дроссель Др1 — типа ДПМ-0,1 номиналом 50—90 мкГн. Дроссель Др1 может быть изготовлен самостоятельно. Он содержит 100—150 витков провода ПЭВ 0,1 на стандартном ферритовом сердечнике диаметром 2,8 мм и длиной 14 мм (длина сердечника может быть уменьшена в 2 раза). Катушки L1 и L2 намотаны на стандартных ферритовых стержнях диаметром 2,8 мм и длиной 14 мм проводом ПЭВ 0,23. Катушка L1 — 14 витков, L2 — 3 витка поверхХ7. Транзистор VT2 может быть заменен на КТ3102 или КТ368. Светодиод VD1 — на любой светодиод. Диоды VD3, VD4 заменяются на КД105 или другие на напряжение не ниже 300 В. Конденсаторы С6 и С7 могут быть большей емкости и на большее рабочее напряжение, они должны иметь минимальную утечку. Стабилитрон VD1 может быть заменен на любой стабилитрон с напряжением стабилизации 8—12 В.
Настройку устройства следует начинать с проверки напряжения питания. Для этого необходимо сделать разрыв в точке А. Напряжение на конденсаторе С6 должно быть 9 В. Если напряжение отличается от указанного, следует проверить исправность элементов блока питания Др1, С8, VD3, VD4, С7, R5, VD2, Сб.
При исправном блоке питания следует восстановить соединение в точке А и подбором сопротивления резистора R2 установить напряжение на базе транзистора VT2 равным 3,5 В. Дальнейшая настройка сводится к установке несущей частоты подстройкой контура перемещением сердечника катушек L1, L2. Настроенную схему нужно залить эпоксидной смолой, предварительно отгородив микрофон. Настройка адаптера сводится к настройке контуров L2, С2 и L3, С4 на частоту передатчика.
Внимание: Все элементы устройства находятся под напряжением 220 В. При настройке соблюдайте пожалуста осторожность. И помните, что от несоблюдения правил техники безопасности человек может не только умереть, но и родиться.
