Выносной микрофон с усилителем, обеспечивающим дальность передачи сигнала до 100 м.

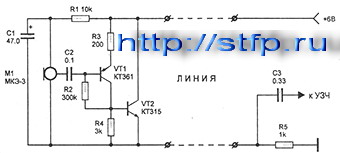

Это устройство является улучшенным вариантом предыдущего. Оно позволяет передавать сигнал на расстояние до 100 м. Изменения в предлагаемой схеме касаются микрофонного блока. Транзистор VT1 типа КТ361, на базу которого через конденсатор С2 поступает сигнал с микрофона Ml, вместе с резисторами R2—R4 образует однокаскадный микрофонный усилитель. Транзистор VT2 типа КТЗ15 является эмиттерным повторителем и выполняет функцию динамической нагрузки первого каскада. Ток, потребляемый микрофонным усилителем, не превышает 0,4— 0,5 мА, так что его можно питать от источника питания УЗЧ. Усилитель работоспособен в интервале питающих напряжений 3—9 В.
Резисторы для устройства применяются типа МЛТ-0,125. Микрофон Ml — любой электретный микрофон со встроенным усилителем. Вместо транзисторов VT1 и VT2 можно использовать транзисторы типа КТЗ 107 и КТЗ 102 соответственно.
Настройка УЗЧ состоит в установке путем подбора сопротивления резистора R3 возможно большего напряжения выходного сигнала.
Соединение микрофонного блока с основным выполняется экранированным проводом, но возможно использование и обычного провода или провода типа «лапша». При использовании длинного соединительного кабеля наблюдается ухудшение качества воспроизведения сигнала из-за больших наводок на проводах.
